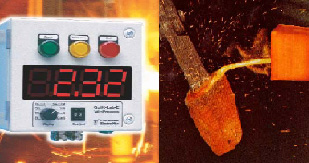

QuiK-Lab E -Dökme Demir Termal Analizi Cihazı

Dökme Demir Termal Analizi
*C%, CEL/Sc, Si%, aşırı soğuma (∆T, ∆TM) hesaplamalarında, dökme demir ergiyiklerin gri ve beyaz katılaşması için analiz programı

Çok fonksiyonlu gösterge:
Erime sıcaklığı (TL), Katılaşma sıcaklığı (TS), Karbon eşdeğeri (CEL), Doymuşluk derecesi (Sc), Karbon miktarı (C%), Silisyum miktarı (Si%), Aşırı soğuma (∆T ve ∆TM)

Sıcaklık Ölçüm Aralığı: K tipi ( NiCr-Ni ) 400- 13700 C

Gösterge : LED 4 rakam, gösterge büyüklüğü: 50mm, çözünürlük: 10

Hassasiyet : ± 10C’den daha iyi
Veri çıkışı: RS232, 20mA, 300 Baud
Cihaz ölçüleri: Yükseklik:200 mm., genişlik 200 mm., derinlik:120 mm., ağırlık: 5 kg

Ek Hesaplama Programları: Alaşımsız lamel grafitli dökme demir için; -Çekme dayanımı (RM), Brinell sertlik (HB), Çekme dayanımı sertlik faktörü (Z/H), Grafit faktörü (K), Ötektik grafit miktarı (MEG)

Termal analiz cihazları içerisindeki en hesaplısı olan QuiK-Lab/E, sağladığı üstün kalite kontrol imkanı ile dökümcüye büyük kolaylık sağlar.

Parlak ve büyük LED ekran göstergesi sayesinde ortamdaki ışık yetersiz olsa bile sonuçların okunması açısından büyük kolaylık sağlar.

QuicK- Lab/E analitik bilgisayardır; ölçümleri ve hesaplamaları hassas, doğru ve tekrar edilebilir. Bu nedenle QuicK- Lab/E küçük, orta ve büyük ölçekli dökme demir dökümhanelerde üretim sırasında istenilen kalitenin temini için dökümcünün birinci derecede yardımcısı durumundadır.

“QUIK – LAB E” HATA KODLARI

1	Sıcaklık, ölçülebilen sıcaklıktan yüksek
2	Termokopl koptu
3	Döküm sıcaklığı 12000Cnin altında
4	Döküm sıcaklığı ile TL arasında 400C den az bir fark var
5	Sıcaklık, ölçüme başlangıç noktasından düşük
6	%C, Karbon eşdeğerinden büyük
7	Aşırı soğuma sıfırdan küçük
8	Katılaşma sıcaklığı 10500C’den küçük
9	Katılaşma sıcaklığı bulunamadı
10	Değerler ölçüm aralığı dışında

Digilance IV -Sıvı Metalde Daldırma Sıcaklık Ölçümü

TEKNİK BİLGİLER:
* Demir ve Demir Dışı Metallerde Güvenilir Daldırma Sıcaklık Ölçümü
* Kalibrasyon : S Tipi ( Pt10% Rh/Pt ) 400-18000 C
* LED 4 rakam, çözünürlük: 10 C, gösterge büyüklüğü: 50mm
* Sinyal akışları: renkli sinyal lambaları vasıtasıyla “ready”, “measurement”, “complete” komutları
* Veri çıkışı: RS 232, 20mA
* Cihaz tasarımı, boyutları ve ağırlığı: Duvara sabitlemek için metal saç kaplama, IP65 h: 200mm, w: 200mm, d: 120mm, ağırlık: 5 kg
* Hassasiyet ± 10 C den daha iyi
* Hesaplama hassasiyeti : 0.50 C

DİJİLANCE - HATA MESAJLARI VE MUHTEMEL ARIZALAR

HATA/UYARI SİNYALİ	MUHTEMEL SEBEP	ÇÖZÜM
“On/Off” düğmesine basıldıgı halde ekranda görüntü yok	Ekranda arıza olabilir	Ekran testi uygulanmalı
Cihaz açıldıktan 5 sn süreyle ekranda “LO” yazıyor	Piller çok zayif olabilir	Piller yenilenmeli
Ölçüm sırasında ekranda “E-1” çıkması	Termokopl koptu	Termokopl değiştirilmeli
Ölçüm sırasında ekranda “E-2” çıkması	Metalin sıcaklığı, ölçüme başlamadan düşük	Termokopl yanlış seçildi yada metal çok soğuk
Ölçüm sırasında ekranda “E-3” çıkması	Plato yakalanamadı. Ölçüm lans sabit tutulamadı	Ölçüm esnasında Lans mümkün olduğunca sabit tutulmalıdır.
Ölçüm sırasında ekranda “E-4” çıkması	Metalin sıcaklığı maksimum ölçüm sıcaklığından yüksek	Termokopl yanlış seçildi yada metal aşırı derecede sıcak
“HELP” ve “E-7”ekranda art arda görünüyor	Gün / Saat geçerli değil.	Yeni gün ve saati girin. Eğer arıza sık görülürse cihaz serviste onarılmalıdır.
“HELP” ve “E-9” ekranda art arda görünüyor	Cihaz anakartı testi arızalı	Cihaz serviste onarılmalıdır.
Lans metale daldırıldığında cihaz “ölçüme hazır” işareti vermiyor	-Termokopl arızalı olabilir -Kontak bloğu arızalı olabilir -Kompanzasyon kablosunda sorun olabilir.	-Termokopl değiştirilmelidir. -Kontak bloğunun değiştirilmesi -Kompanzasyon kablosunun değiştirilmesi
Lans metale daldırıldığında cihaz hazır konumundan ölçüm konumuna geçmiyor	Kompanzasyon kablosunun kutupları değişmiş olabilir	Kabloların doğru bağlandığına emin olunması
Ölçümden sonra ekrandaki son rakam yanıp sönüyor	Sıcaklık, tolerans genişlemesine göre bulunabildi.	Mutlak tolerans’ın ar

Digitemp-E

Ürün Detay :
* Digilance IV ile aynı özelliklere sahiptir.
* Sabit ve duvara monte ederek çalışır.
* Digilance IV ile aynı hassasiyete sahiptir.
